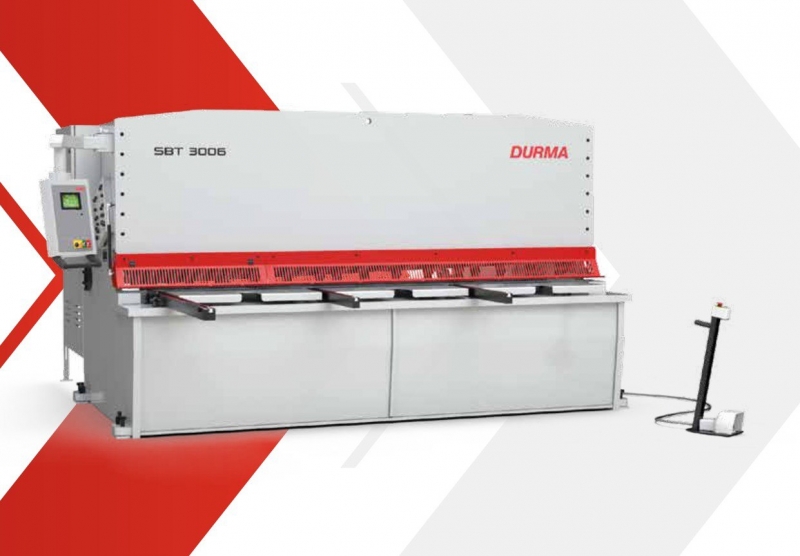

Гильотины серии SBT

САМАЯ ТЯЖЕЛАЯ И ЖЕСТКАЯ КОНСТРУКЦИЯ НОЖНИЦ С ПОВОРОТНОЙ БАЛКОЙ

Гидравлические гильотинные ножницы с качающейся отрезной балкой серии SBT

– Конструкция рамы подтвержденной надежности с жесткой верхней балкой поворотного исполнения
– Оптимизированный угол резки для сведения к минимуму искажений
– Роликовые направляющие с припуском и поворотная балка коробчатой конструкции для поддержания постоянного зазора между ножом и опорной поверхностью по всей длине резки способствуют формированию ровного среза
– Простая эксплуатация при минимальном техническом обслуживании
– Удобный сенсорный экран контроллера

На сайте также представлены:

Гидравлические гильотинные ножницы серии VS

Электромеханические гильотинные ножницы серии MS

Технические характеристики

  • Самая тяжелая в мире и самая жесткая конструкция ножниц с поворотной балкой
  • Рама конструкции подтвержденной надежности с жесткой верхней балкой поворотного исполнения
  • Оптимизированный угол резки для сведения к минимуму искажений
  • Роликовые направляющие с припуском и поворотная балка коробчатой конструкции для поддержания постоянного зазора между ножом и опорной поверхностью по всей длине резки способствуют формированию ровного среза
  • Простая эксплуатация при минимальном техническом обслуживании
SBT СЕРИЯ   Ед. изм. 3006 3010
3013
3016
3020
4006
4013
Длина реза (A) мм 3100 3100 3100 3100 3100 4100 4100
Толщина резки Сталь
(450Н/мм2)

мм 6 10 13 16 20 6 13
Нержавейка
(700Н/мм2)
  мм 4 6 8 10 13 4 8
Скорость резки ходов в мин.
1/мин 15 13 13 10 6 12 8
Увеличенная скорость ходов в мин.    1/мин 24 19 18 14 8 23 17
Угол резки    Град. 1º30' 1º30' 1º45' 1º30' 0º45'
Количество прижимов листа   шт 16 16 16 14 14 20 18
Усилие прижимов листа
тонн 14 22 37 61 77 17 62
Размер заднего упора   мм 1000 1000 1000 1000 1000 1000 1000
Мощность заднего упора   кВт 0,75 0,75 0,75 0,75 0,75 0,75 0,75
Скорость заднего упора   мм/сек 120 120 120 120 120 120 120
Мощьность   кВт 15 22 30 37 45 15 30
Емкость маслянного бака   л 200 200 330 410 450 200 330
Глубина горловины (зев)  (D) мм 50 50 50 350 350 50 350
Штанга передней поддержки   шт 2 2 2 2 2 3 3
Высота стола (C) мм 865 865 845 818 886 865 818
Ширина стола (B) мм 500 580 600 550 570 580 550
Длина стола (R) мм 3515 3515 3550 3580 3670 4510 4520
Длина (L) мм 4110 4200 4280 4550 4450 5230 5350
Ширина (W1) мм 2200 2250 2300 2250 2260 2300 2250
Полная ширина (W) мм 3700 3600 3600 3825 3400 3600 3850
Высота (H) мм 2100 2100 2350 2250 2450 2150 2250
Вес   кг 7650 9300 12500 15000 21700 11750 16300
