Пресса серии TP

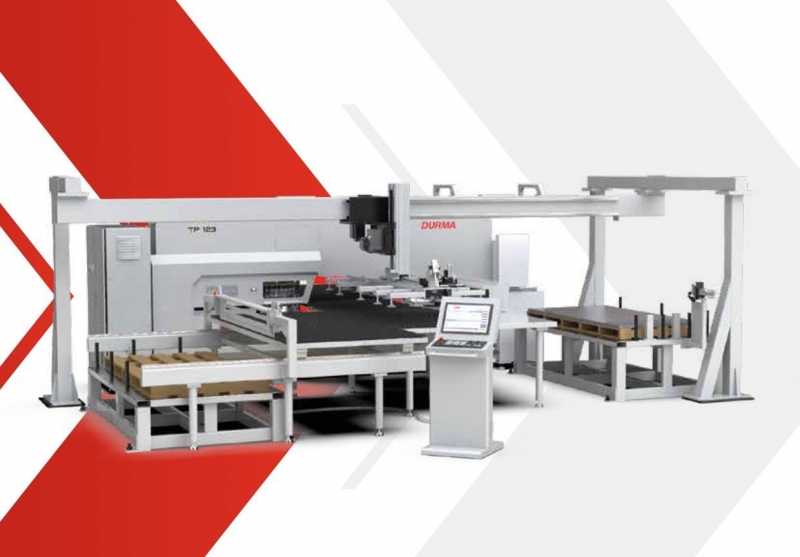

КООРДИНАТНО-ПРОБИВНОЙ ПРЕСС (ТУРЕЛЬ) СЕРИИ TP

– О–образная рама со снятым остаточным напряжением
– Обработка листов малого, среднего и большого размера
– Возможности пробивания отверстий, формовки, чеканки, роликовой отрезки
– Гибкие конфигурации поворотной турели для устранения инструментальных наладок – Автоматическая смазка инструмента и заготовки
– Высокопроизводительный котроллер с удобным CAD–CAM программным обеспечением
– Система перехвата для крупногабаритных деталей до 10м

На сайте также представлены:

Координатно–пробивной пресс серии RP

Технические характеристики

  • Обработка листов малого, среднего и крупного форматов
  • Возможности пробивки отверстий, формовки, чеканки, и роликовой отрезки
  • О-образная рама со снятым остаточным напряжением
  • Гибкие конфигурации поворотного барабана для упрощения инструментальных наладок
  • Автоматическая смазка движущихся деталей
  • Жесткие направляющие
  • Один из наилучших контроллеров по функциональности и универсальности
  • Мощное управление с использованием ориентированного на пользователя программного обеспечения для автоматизированного проектирования и программирования (CAD-CAM)
  • Программируемая система зажима листа сокращает продолжительность наладки и количество отходов.
  • Автоматизация может быть легко интегрирована для эффективных и экономичных операций, при этом она повышает безопасность оператора и снижает его нагрузку.
TP СЕРИЯ Ед. изм. TP6 TP9
TP63 TP93 TP123 TPL93
Максимальное усилие тонн 30 20 30 20 20 20
Тип рамы - О рама О рама О рама О рама О рама О рама
Движение по оси Х мм 2000+R 2000+R 2500+R 2500+R 2500+R 3000+R
Движение по оси Y с одним инструментом мм 1250 1250 1250 1250 1250 1250
Автоматический перехват дистанция * мм 10000* 10000* 10000* 10000* 10000* 10000*
Скорость по оси Y мм/сек 60 70 60 70 80 70
Скорость по оси Х мм/сек 75 90 75 90 96 90
Диагональная скорость X+Y мм/сек 90 114 90 114 124 114
Макс. кол-во ударов (шаг 1 мм, толщина 1 мм) уд/мин 600 900 600 900 1200 900
Макс. кол-во ударов (шаг 25 мм, толщина 1 мм) уд/мин 300 350 250 300 400 300
Макс. кол-во ударов: Маркировка уд/мин 850 1200 900 1200 - 1200
Ход главного цилиндра мм 40 40 40 40 40 40
Максимальный ход пробивки мм 25 25 25 25 25 25
Макс. толщина высечки сталь 6 мм 6 мм 6 мм 6 мм 6 мм 6 мм
Макс. толщина высечки нержавейка 3 мм 3 мм 3 мм 3 мм 3 мм 3 мм
Турель ( без инструмента и держателей) Ед. изм. TP6 TP9
TP63 TP93 TP123 TPL93
А – фикс 0,8 - 12,7  мм 11 11 11 11 11 11
B – фикс 12,8 - 31,7  мм 10 10 11 11 11 11
С – фикс 31,8 – 50,8 мм 1 1 2 2 2 2
D – фикс 50.9 – 88.9 мм 2 2 1 1 1 1
В – индекс 12,8 - 31,7 мм 2 2 - - - -
С – индекс 31,8 – 50,8 мм 1 1 - - - -
D – индекс 50.9 – 88.9 мм - - 3 3 3 3
TP СЕРИЯ
Ед. изм. TP6 TP9
TP63 TP93 TP123 TPL93
Точность позиционирования мм ±0,1 ±0,1 ±0,1 ±0,1 ±0,1 ±0,1
Точность повторяемости мм ±0,05 ±0,05 ±0,05 ±0,05 ±0,05 ±0,05
Скорость поворота турели об/мин 30 30 22 22 22 22
Скорость поворота автоматического индекса об/мин 150 150 150 150 150 150
Макс. вес листа кг 100 120 120 120 120 200
Емкость жесткого диска Гб 40 40 40 40 40 40
Оперативная память RAM Мб SDRAM 256 256 256 256 256 256
Операционная система - Windows XP Windows XP Windows XP Windows XP Windows XP Windows XP
LCD цветной монитор Super VGA - 15" 15" 15" 15" 15" 15"
USB - 2.0 2.0 2.0 2.0 2.0 2.0
Ethernet - 10/100 10/100 10/100 10/100 10/100 10/100
Размеры станка
Высота (H) мм 2500 2500 2500 2500 2310 2310
Ширина (без светового барьера) (W) мм 4200 4200 4300/5360 4300/5360 4270 6300
Ширина (со световым барьером) мм 6200 6200 6270/7260 6270/7260 6270 8300
Длина (без светового барьера) (L) мм 5200 6000 5750 5750 4800 6650
Длина (со световым барьером) мм 6200 7000 6800 6800 5800 7650
Высота стола мм 940 940 940 940 940 940
Вес кг 12500 12500 12500 12500 13800 19500
Мощность кВт 11 7.5 11 7,5 15 7.5
Объем масляного бака л 180 200 180 180 180 200
Давление воздуха бар 6 6 6 6 6 6
Количество зажимов шт. 2 2 3 3 3 4
Сила удержания зажимов кг 1000 1000 1000 1000 1000 1000
Тип стола - Щеточный Щеточный Щеточный Щеточный Щеточный Щеточный

  • TP СерияTP 63
  • TP СерияTP 123
