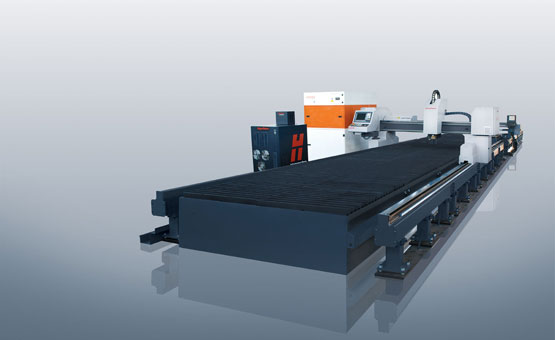

УСТАНОВКА ПЛАЗМЕННОГО РАСКРОЯ (ПОРТАЛ) СЕРИЯ PL
– Высококачественная резка
– Сверхмощная функциональная машина
– Производительный и проверенный источник плазмы, горелки и газовой консоли
– Высокопроизводительный контроллер ЧПУ с функцией удаленной диагностики
– Точная резка даже самых крупногабаритных листов
– Энергоэффективность
– Лучшее качество кромки
– Дополнительные функции резки труб, сверления, резки под углом, снятие фаски
На сайте также представлены:
Видео
Технические характеристики
- Блочная рамная концепция серии PL-C (компактной), и серия PL, использующая систему, в которой стол независим от двух смонтированных на полу направляющих рельсов.
- Сдвоенная прецизионная реечно-шестеренчатая направляющая как для осей Y1, Y2, так и для рабочей платформы (ось X), на которой располагается горелка. Тяжелая рама машины сварная со снятым остаточным напряжением. Синхронизированная двухсторонняя безлюфтовая система привода с планетарными передачами высокой точности обеспечивает высококачественную и точную резку. Столы размещены и распределены по зонам для обеспечения эффективного удаления пыли. Ручная и программируемая резка под углом и кислородная газовая головка являются несколькими имеющимися в распоряжении дополнительными особенностями.
| A (мм.) | B (мм.) | C (мм.) | D (мм.) | E (мм.) | F (мм.) | G (мм.) | H (мм.) | Вес (кг) | |
|---|---|---|---|---|---|---|---|---|---|
| PL-C 1530 |
8200 |
4300 |
4650 |
2300 |
1920 | 938 | 3065 | 1580 | 5100 |
| PL-C 2040 | 9950 | 4900 | 5650 | 2784 | 1928 | 931 | 4066 | 2068 | 5900 |
| PL-C 2060 | 11700 | 4900 | 7650 | 2784 | 1928 | 931 | 6105 | 2068 | 7800 |
| PL 20120 | 18250 | 6500 | 14200 | 4110 | 2200 | 700-750 | 12360 | 2100 | 12710 |
| PL 2580 | 14250 | 7500 | 10200 | 5110 | 2200 | 700-750 | 8240 | 2600 | 10710 |
| PL 25120 | 18250 | 7500 | 14200 | 5110 | 2200 | 700-750 | 12360 | 2600 | 14410 |
| PL 25260 | 32250 | 7500 | 28200 | 5110 | 2200 | 700-750 | 26780 | 2600 | 22500 |
| PL 3080 | 14250 | 7500 | 10200 | 5110 | 2200 | 700-750 | 8240 | 3100 | 11510 |
| PL 30120 | 18250 | 7500 | 14200 | 5110 | 2200 | 700-750 | 12360 | 3100 | 15610 |
| PL 30140 | 20250 | 7500 | 16200 | 5110 | 2200 | 700-750 | 14420 | 3100 | 17550 |
| PL 3580 | 14250 | 8500 | 10200 | 6110 | 2200 | 700-750 | 8240 | 3600 | 12710 |
| PL 35100 | 16250 | 8500 | 12200 | 6110 | 2200 | 700-750 | 10380 | 3600 | 15010 |
| PL 35120 | 18250 | 8500 | 14200 | 6110 | 2200 | 700-750 | 12360 | 3600 | 17310 |
| PL 35140 | 20250 | 8500 | 16200 | 6110 | 2200 | 700-750 | 14420 | 3600 | 19610 |
| PL 4080 | 14250 | 8500 | 10200 | 6110 | 2200 | 700-750 | 8240 | 4200 | 15310 |
| PL 40100 | 16250 | 8500 | 12200 | 6110 | 2200 | 700-750 | 10380 | 4200 | 18210 |
| PL 40120 | 18250 | 8500 | 14200 | 6110 | 2200 | 700-750 | 12360 | 4200 | 21110 |
| PL 40140 | 20250 | 8500 | 16200 | 6110 | 2200 | 700-750 | 14420 | 4200 | 24010 |
| PL 50180 | 24250 | 9500 | 20200 | 6110 | 2200 | 700-750 | 18540 | 5200 | 30000 |
| PL 60260 | 32250 | 10500 | 28200 | 7110 | 2200 | 700-750 | 26780 | 6200 | 48000 |
| HPR Спецификация | HPR 130XD | HPR 260XD | HPR 400XD | |
|---|---|---|---|---|
| Источник плазмы |
Hypertherm |
Hypertherm |
Hypertherm |
|
| Макс. высококачественная резка (MS) (с края листа) | мм | 38 | 64 | 80 |
| Макс. высококачественная резка (MS) (с поверхности листа) | мм |
16 | 38 | 50 |
| Максимальная скорость позиционирования X/Y | м/мин |
35 | 35 | 35 |
| Максимальная скорость резки | м/мин | 12 | 12 | 12 |
| Точность позиционирования | мм |
±0.1 | ±0.1 | ±0.1 |
| Повторяемость | мм | 0.1 | 0.1 | 0.1 |
| Ток на выходе | А | 130 | 260 | 400 |
| Диапазон тока | А | 30-130 | 30-260 | 30-400 |
| Газовая консоль автоматическая | - | O2,N2,H35, F5,Air | O2,N2,H35, F5,Air | O2,N2,H35, F5,Air |
| Угол резки | Град. | 2 - 4 | 2 - 4 | 2 - 4 |
| Плазменный газ | - | O2,N2,H35, F5,Air | O2,N2,H35, F5,Air | O2,N2,H35, F5,Air |
| Защитный плазменный газ | - | O2,N2,Air, H35, | O2,N2,Air, H35, | O2,N2,Air, H35, |
