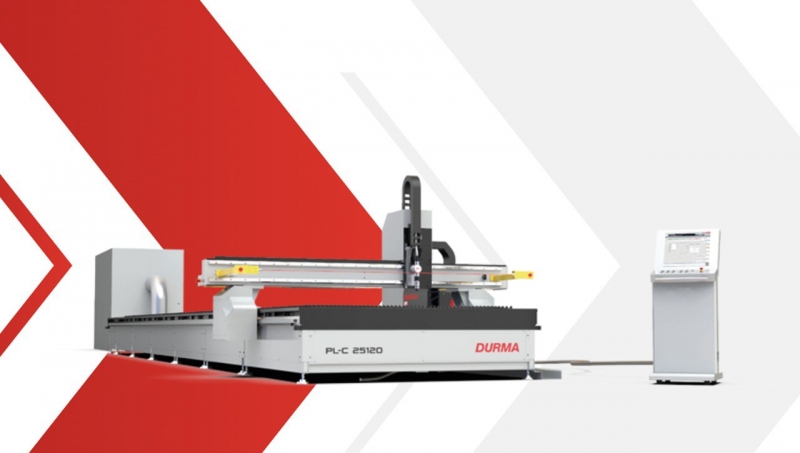

Машина плазменной резки серии PL-C

КОМПАКТНАЯ УСТАНОВКА ПЛАЗМЕННОЙ РЕЗКИ СЕРИЯ PL– C

– Компактная конструкция не требующая фундамента
– Блочная рамная конструкция стола
– Сдвоенная прецизионная реечно– шестереночная направляющая
– Планетарные передачи высокой точности
– Секционная система эффективного дымоудаления

На сайте также представлены:

Установка плазменного раскроя (портал) серия PL

Технические характеристики

  • Блочная рамная концепция серии PL-C (компактной), и серия PL, использующая систему, в которой стол независим от двух смонтированных на полу направляющих рельсов.
  • Сдвоенная прецизионная реечно-шестеренчатая направляющая как для осей Y1, Y2, так и для рабочей платформы (ось X), на которой располагается горелка. Тяжелая рама машины сварная со снятым остаточным напряжением. Синхронизированная двухсторонняя безлюфтовая система привода с планетарными передачами высокой точности обеспечивает высококачественную и точную резку. Столы размещены и распределены по зонам для обеспечения эффективного удаления пыли. Ручная и программируемая резка под углом и кислородная газовая головка являются несколькими имеющимися в распоряжении дополнительными особенностями.
  A (мм.) B (мм.) C (мм.) D (мм.) E (мм.) F (мм.) G (мм.) H (мм.) Вес (кг)
PL-C 1530
8200
4300
4650
2300
1920 938 3065 1580 5100
PL-C 2040 9950 4900 5650 2784 1928 931 4066 2068 5900
PL-C 2060 11700 4900 7650 2784 1928 931 6105 2068 7800
PL 20120 18250 6500 14200 4110 2200 700-750 12360 2100 12710
PL 2580 14250 7500 10200 5110 2200 700-750 8240 2600 10710
PL 25120 18250 7500 14200 5110 2200 700-750 12360 2600 14410
PL 25260 32250 7500 28200 5110 2200 700-750 26780 2600 22500
PL 3080 14250 7500 10200 5110 2200 700-750 8240 3100 11510
PL 30120 18250 7500 14200 5110 2200 700-750 12360 3100 15610
PL 30140 20250 7500 16200 5110 2200 700-750 14420 3100 17550
PL 3580 14250 8500 10200 6110 2200 700-750 8240 3600 12710
PL 35100 16250 8500 12200 6110 2200 700-750 10380 3600 15010
PL 35120 18250 8500 14200 6110 2200 700-750 12360 3600 17310
PL 35140 20250 8500 16200 6110 2200 700-750 14420 3600 19610
PL 4080 14250 8500 10200 6110 2200 700-750 8240 4200 15310
PL 40100 16250 8500 12200 6110 2200 700-750 10380 4200 18210
PL 40120 18250 8500 14200 6110 2200 700-750 12360 4200 21110
PL 40140 20250 8500 16200 6110 2200 700-750 14420 4200 24010
PL 50180 24250 9500 20200 6110 2200 700-750 18540 5200 30000
PL 60260 32250 10500 28200 7110 2200 700-750 26780 6200 48000

HPR Спецификация   HPR 130XD HPR 260XD HPR 400XD
Источник плазмы

Hypertherm
Hypertherm
Hypertherm
Макс. высококачественная резка (MS) (с края листа) мм 38 64 80
Макс. высококачественная резка (MS) (с поверхности листа) мм
16 38 50
Максимальная скорость позиционирования X/Y м/мин
35 35 35
Максимальная скорость резки м/мин 12 12 12
Точность позиционирования мм
±0.1 ±0.1 ±0.1
Повторяемость мм 0.1 0.1 0.1
Ток на выходе А 130 260 400
Диапазон тока  А 30-130 30-260 30-400
Газовая консоль автоматическая - O2,N2,H35, F5,Air O2,N2,H35, F5,Air O2,N2,H35, F5,Air
Угол резки Град. 2 - 4 2 - 4 2 - 4
Плазменный газ - O2,N2,H35, F5,Air O2,N2,H35, F5,Air O2,N2,H35, F5,Air
Защитный плазменный газ - O2,N2,Air, H35, O2,N2,Air, H35, O2,N2,Air, H35,
