Пресс-ножницы серии IW

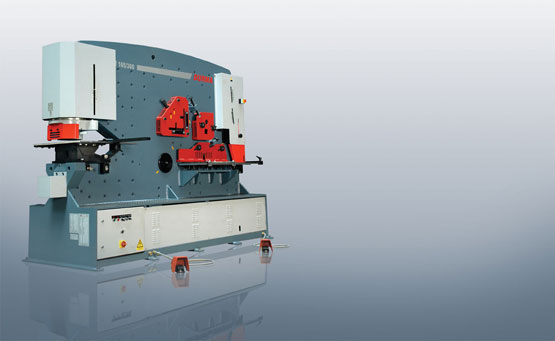

ПРЕСС НОЖНИЦЫ ГИДРАВЛИЧЕСКИЕ КОМБИНИРОВАННЫЙ СЕРИЯ IW

Пресс ножницы гидравлические комбинированный являются многофункциональным станком, разработанным для экономии рабочего времени, энергии и стоимости.

Пресс-ножницы имеют прочную конструкцию, максимальную эффективность и длительный срок службы. Эти универсальные станки поставляются с набором стандартных инструментов, включая опорные столы на станциях пробивки, резки и высечки, а также легко регулируются на всех пяти рабочих станциях.

Каждая рабочая станция оборудована соответствующими прижимными устройствами для обеспечения безопасности, точности и простоты использования.

На сайте также представлены:

Автоматические дыропробивные пресса серии Multi-P

Дыропробивные пресса DURMA серии P

Технические характеристики

  IW Ед.
изм.
IW 36 IW 45 IW45-M
ПРОБИВКА Давление пробивки тон 36 45 45
пробивка Пробивка (диаметр x толщина)
мм
Ø27x10
Ø16x16
Ø27x13
Ø18x18
Ø27x13
Ø18x18
Глубина зева мм 160 160 160
Длина хода мм 28 21 21
Циклы / мин. (ход 15 мм)
24 20 20
Циклы / мин. (ход 20 мм)
- - -
Размеры стола (Ш x Г) мм 450x220 450x160 450x160
Наибольшее отверстие мм - Ø100x3 Ø100x3
Одноручьевая гибка (Ш x Т) мм - - -
Многоручьевая гибка (Ш x Т) мм - - -
Высечка труб дюйм - - -
1) А мин-макс значение для профиля NPU мм - - -
Макс. S - макс. ØD (согл. DIN 997) мм - - -
2) A мин-макс значение для профиля NPU мм - - -
Макс. S - макс. ØD (согл. DIN 997) мм - - -

РЕЗКА ПОЛОСЫ Плоский прокат (макс. толщина) мм 200x13 200x13 200x13
Плоский прокат (макс. ширина) мм 350x6 300x10 300x10
Длина ножа мм 356 305 305
Обрезка углового фланца мм 80x80x10 80x80x10 80x80x10
Резка круглого профиля мм 30 - -
Резка квадратного профиля мм 25 - -

РЕЗКА УГОЛКА Резка под углом 90° мм 80x80x10 80x80x8 80x80x8
Резка с небольшой деформацией под углом мм - 100x100x10 -
Резка под углом 45° мм 50x50x6 - 60x60x6

РЕЗКА ПРОФИЛЯ Резка круглого профиля мм - 30 25
Резка квадратного профиля мм - 30 22
Резка круглого профиля мм 35 - -
Резка квадратного профиля мм 30 - -
Резка U-профиля мм - 100 100
Резка T-профиля мм - 40 40
Резка I-профиля мм - 100 100

ВЫСЕЧКА Толщина материала мм - 7 7
Прямоугольная высечка (ширина) мм - 40 40
Прямоугольная высечка (глубина) мм - 50 50
V-образная высечка (Сторона x Сторона x T) мм - 40x40x7 40x40x7
Толщина материала треугольной высечки мм - 4 4
Ширина треугольной высечки V90 мм - 75 75
Глубина треугольной высечки мм - 75 75

ОБЩА ИНФОРМАЦИЯ Мощность двигателя кВт 3 3 3

Объем масла л 33 33 33
Вес кг 630 890 970
Размеры станка (Д x Ш x В) мм 1200x1470x1390 1460x1400x1620 1460x1580x1450
Рабочая высота мм 990 1010 1010
  IW Ед.
изм.
IW 55/110 IW 55/110 BTD IW 80/150
ПРОБИВКА Давление пробивки тон 55 55 80
пробивка Пробивка (диаметр x толщина)
мм
Ø40x10 Ø20x20
Ø40x10 Ø20x20
Ø40x14 Ø24x24
Глубина зева мм 250 510 300
Длина хода мм 60 60 70
Циклы / мин. (ход 15 мм)
- - -
Циклы / мин. (ход 20 мм)
37 37 38
Размеры стола (Ш x Г) мм 550x250 550x510 550x300
Наибольшее отверстие мм Ø160x2 Ø160x2 Ø160x3
Одноручьевая гибка (Ш x Т) мм 250x10 250x10 300x10
Многоручьевая гибка (Ш x Т) мм 500x5 500x5 600x6
Высечка труб дюйм "1/2"" - 2"" "1/2"" - 2"" "1/2"" - 2""
1) А мин-макс значение для профиля NPU мм 120 - 260 120 - 260 120 - 400
Макс. S - макс. ØD (согл. DIN 997) мм 10 - O25 10 - O25 14 -O28
2) A мин-макс значение для профиля NPU мм 100 - 240 100 - 240 100 - 320
Макс. S - макс. ØD (согл. DIN 997) мм 10 - O25 10 - O25 14 -O28

РЕЗКА ПОЛОСЫ Плоский прокат (макс. толщина) мм 200x20 200x20 300x20
Плоский прокат (макс. ширина) мм 300x15 300x15 450x15
Длина ножа мм 305 305 475
Обрезка углового фланца мм 60x60x8 60x60x8 80x80x10
Резка круглого профиля мм - - -
Резка квадратного профиля мм - - -

РЕЗКА УГОЛКА Резка под углом 90° мм 120x120x10 120x120x10 130x130x13
Резка с небольшой деформацией под углом мм - - -
Резка под углом 45° мм 70x70x7 70x70x7 70x70x7

РЕЗКА ПРОФИЛЯ Резка круглого профиля мм 20-40 20-40 45
Резка квадратного профиля мм 20-40 20-40 45
Резка круглого профиля мм <20 <20 -
Резка квадратного профиля мм <20 <20 -
Резка U-профиля мм 120 120 140
Резка T-профиля мм 50 50 60
Резка I-профиля мм 120 120 140

ВЫСЕЧКА Толщина материала мм 10 10 12
Прямоугольная высечка (ширина) мм 42 42 52
Прямоугольная высечка (глубина) мм 90 90 90
V-образная высечка (Сторона x Сторона x T) мм 42x42x10 42x42x10 52x52x12
Толщина материала треугольной высечки мм 6 6 6
Ширина треугольной высечки V90 мм 95 95 125
Глубина треугольной высечки мм 95 95 125

ОБЩА ИНФОРМАЦИЯ Мощность двигателя кВт 5,5 5,5 11

Объем масла л 76 76 76
Вес кг 1270 1680 2260
Размеры станка (Д x Ш x В) мм 1480x1800x1730 1980x1800x1730 2025x1780x2700
Рабочая высота мм 1080 1088 1195
  IW Ед.
изм.
IW 80/150 BTD IW 110/180 BTD IW 165/300 BTD
ПРОБИВКА Давление пробивки тон 80 110 165
пробивка Пробивка (диаметр x толщина)
мм
Ø40x14 Ø24x24
Ø40x20 Ø28x28
Ø40x30 Ø34x34
Глубина зева мм 510 610 610
Длина хода мм 70 80 90
Циклы / мин. (ход 15 мм)
- - -
Циклы / мин. (ход 20 мм)
38 28 31
Размеры стола (Ш x Г) мм 550x510 550x610 750x510
Наибольшее отверстие мм Ø160x3 Ø160x5 Ø160x7
Одноручьевая гибка (Ш x Т) мм 300x10 300x10 415x12
Многоручьевая гибка (Ш x Т) мм 600x6 600x8 835x8
Высечка труб дюйм "1/2"" - 2"" "1/2"" - 2"" "1/2"" - 2""
1) А мин-макс значение для профиля NPU мм 120 - 400 140 - 400 120-400
Макс. S - макс. ØD (согл. DIN 997) мм 14 - O28 14 - O28 14 - O28
2) A мин-макс значение для профиля NPU мм 100 - 320 120 - 320 120 - 320
Макс. S - макс. ØD (согл. DIN 997) мм 14 - O28 14 - O28 14 - O28

РЕЗКА ПОЛОСЫ Плоский прокат (макс. толщина) мм 300x20 400x20 400x30
Плоский прокат (макс. ширина) мм 450x15 600x15 750x20
Длина ножа мм 475 605 765
Обрезка углового фланца мм 80x80x10 100x100x12 120x120x12
Резка круглого профиля мм - - -
Резка квадратного профиля мм - - -

РЕЗКА УГОЛКА Резка под углом 90° мм 130x130x13 152x152x13 205x205x18
Резка с небольшой деформацией под углом мм - - -
Резка под углом 45° мм 70x70x7 70x70x7 70x70x7

РЕЗКА ПРОФИЛЯ Резка круглого профиля мм 45 50 60
Резка квадратного профиля мм 45 50 60
Резка круглого профиля мм - - -
Резка квадратного профиля мм - - -
Резка U-профиля мм 140 160 200
Резка T-профиля мм 60 60 80
Резка I-профиля мм 140 160 200

ВЫСЕЧКА Толщина материала мм 12 13 16
Прямоугольная высечка (ширина) мм 52 52 58
Прямоугольная высечка (глубина) мм 90 90 110
V-образная высечка (Сторона x Сторона x T) мм 52x52x12 52x52x13 58x58x16
Толщина материала треугольной высечки мм 6 6 10
Ширина треугольной высечки V90 мм 125 125 125
Глубина треугольной высечки мм 125 125 125

ОБЩА ИНФОРМАЦИЯ Мощность двигателя кВт 11 11 15

Объем масла л 76 76 150
Вес кг 2530 3580 8070
Размеры станка (Д x Ш x В) мм 2120x2025x1780 2560x2550x1790 3230x1100x2280
Рабочая высота мм 1195 1260 1110
