AD S серия

Совершенные технологии гибки

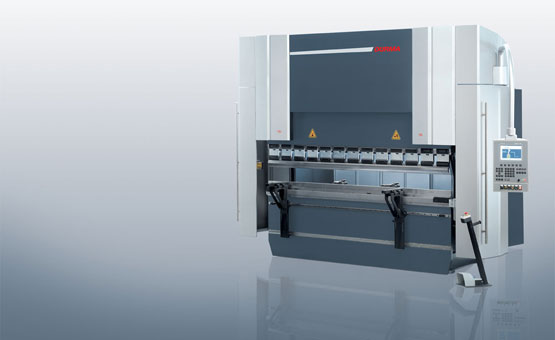

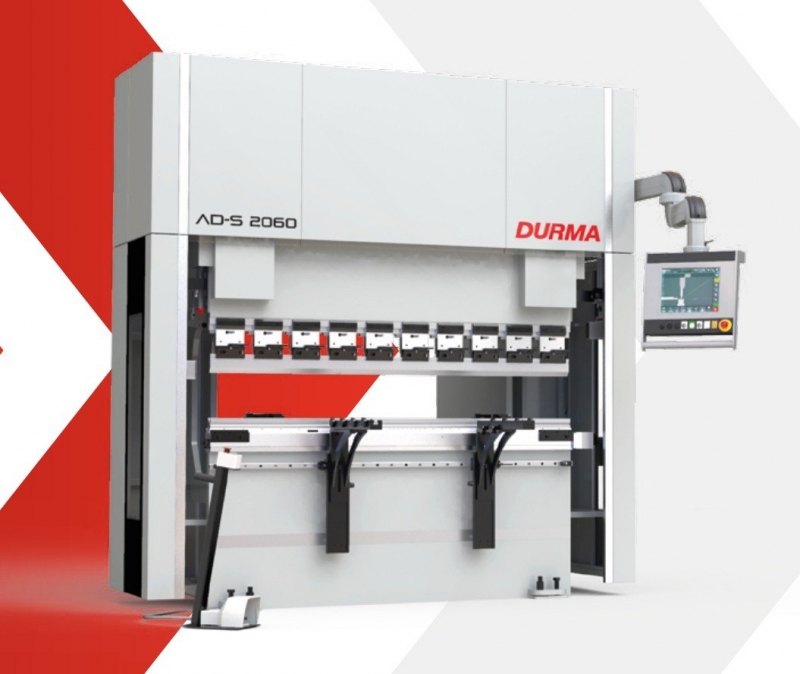

Гидравлический гибочный пресс серии AD-S

Листогибочный пресс с управлением по 4-м осям через ЧПУ высшего уровня. Представляет собой результат объединения всех самых современных технологий гибки. Высокая производительность и точность гибки обеспечивается, благодаря четкому позиционированию всех приводов с использованием серводвигателей ведущих европейских производителей, контроллеру с 3D графикой, offline –программированию, компенсации прогиба балки через ЧПУ и другими передовыми технологиям. Все это служит получению наилучших и оптимальных результатов процесса гибки.

На сайте также представлены:

Гидравлический гибочный пресс серии AD-R

Гибридный серво-гидравлический гибочный пресс AD-Servo

Технические характеристики

  • Высокопроизводительное решение для гибки
  • Представляет новейшую технологию по автоматизации листогибочного пресса,
  • Хорошо продуманная конструкция
  • Максимальная производительность при выполнении прецизионной обработки
  • Крупный просвет между плитами и рабочее пространство
  • Применение высоко динамичных гидравлических сервоклапанов
  • Длинные сдвоенные направляющие в сочетании с хорошо спроектированной конструкцией цилиндра образуют наиболее крупный и гибкий проем балки.
  • Устойчивая и быстродействующая система задних упоров с приводом от серво двигателя переменного тока
  • Трехмерный графический контроллер и офлайновое программное обеспечение
  • Формовка с числовым программным управлением
  • Обеспечивает максимальную точность угла, удовлетворяя, тем самым, даже самым высоким требованиям
  • Обеспечивает стандартно 4 оси Y1 Y2 X и R

Технические характеристики

AD-S СЕРИЯ

Ед.

изм.

1260 2060 25100 30100 30135 30175 30220 30320 37175 37220 40175
Усилие гибки   тонн 60 60 100 100 135 175 220 320 175 220 175
Длина гибки (A) мм 1250 2550 2550 3050 3050 3050 3050 3050 3700 3700 4050
Расстояние между стойками (B) мм 1050 1700 2200 2600 2600 2600 2600 2600 3100 3100 3600
Скорость опускания по оси Y   мм/сек 200 200 180 180 160 120 120 100 120 120 120
Рабочая  скорость по оси Y   мм/сек 10 10 10 10 10 10 10 10 10 10 10
Скорость возврата по оси Y   мм/сек 120 120 120 120 120 100 100 100 100 100 100
Компенсация прогиба   -
Просвет (D) мм 433 530 530 530 530 530 530 530 530 530 530
Ширина стола (G) мм 104 104 104 104 104 104 104 154 104 104 104
Высота стола (F) мм 790 900 900 900 900 900 900 900 900 900 900
Заглубление (F1) мм
Ход (C) мм 160 265 265 265 265 265 265 365 265 265 265
Вырез в стойках (Зев) (E) мм 365 410 410 410 410 410 410 410 410 410 410
Поддерживающие штанги   кол-во 2 2 2 2 2 2 2 2 2 2 2
Пальцевые блоки заднего упора   кол-во 2 2 2 2 2 2 2 2 2 2 2
Скорость заднего упора по оси X   мм/сек 350 500 500 500 500 500 500 500 500 500 500
Ход по оси X   мм 500 650 650 650 650 650 650 650 650 650 650
Ход по оси R   мм/сек
Мощность   кВт 4 7.5 11 11 15 18.5 22 37 18.5 22 18.5
Емкость масляного бака   л 60 100 100 100 150 250 250 250 250 250 250
Длина (L) мм 2490 3300 3800 4200 4200 4250 4250 4300 4950 4950 5250
Ширина (W) мм 1285 1650 1670 1670 1680 1700 1770 1820 1700 1770 1700
Высота (H) мм 2375 2750 2750 2750 2750 2750 2900 3230 2900 2900 2750
Вес   кг 3500 5850 8650 9250 10250 11250 12250 17250 17250 14100 12850
AD-S СЕРИЯ

Ед.

изм.

40220 40320 40400 60220 60320 60400
Усилие гибки   тонн 220 320 400 220 320 400
Длина гибки (A) мм 4050 4050 4050 6050 6050 6050
Расстояние между стойками (B) мм 3600 3600 3400 5100 5100 5100
Скорость опускания по оси Y   мм/сек 120 100 100 100 100 100
Рабочая  скорость по оси Y   мм/сек 10 10 8 10 10 8
Скорость возврата по оси Y   мм/сек 100 100 80 100 100 100
Компенсация прогиба   -
Просвет (D) мм 530 630 630 530 630 630
Ширина стола (G) мм 104 154 154 154 154 154
Высота стола (F) мм 900 900 1040 1100 1100 1220
Заглубление (F1) мм
Ход (C) мм 265 365 365 265 365 365
Вырез в стойках (Зев) (E) мм 410 410 510 410 410 510
Поддерживающие штанги   кол-во 2 2 2 2 4 4
Пальцевые блоки заднего упора   кол-во 2 2 2 2 4 4
Скорость заднего упора по оси X   мм/сек 500 500 350 350 350 350
Ход по оси X   мм 650 650 750 750 750 650
Ход по оси R   мм/сек
Мощность   кВт 22 37 37 22 37 37
Емкость масляного бака   л 250 250 450 250 250 500
Длина (L) мм 5250 5300 5750 7500 7500 7500
Ширина (W) мм 1770 1910 2110 1770 1910 2110
Высота (H) мм 2900 3230 3540 3250 3450 3710
Вес   кг 14760 20750 26750 20590 28250 35750

  • AD-S СерияAD-S 101500
  • AD-S СерияAD-S 551250
  • AD-S СерияAD-S 802000
  • AD-S СерияAD-S T12800
  • AD-S СерияAD-S T91000
